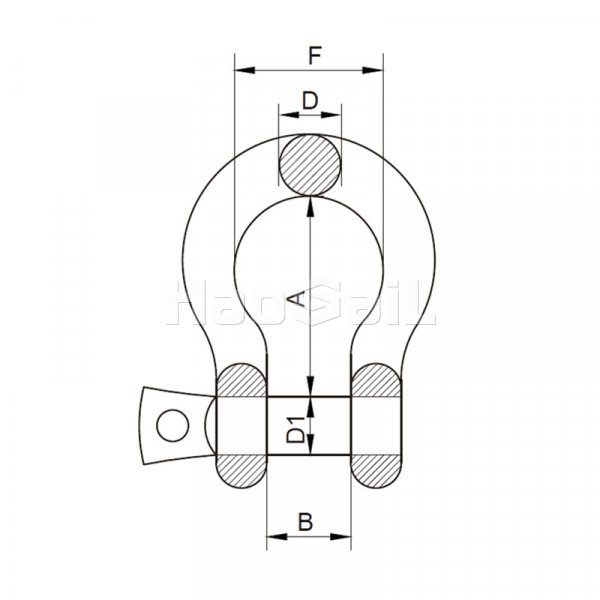

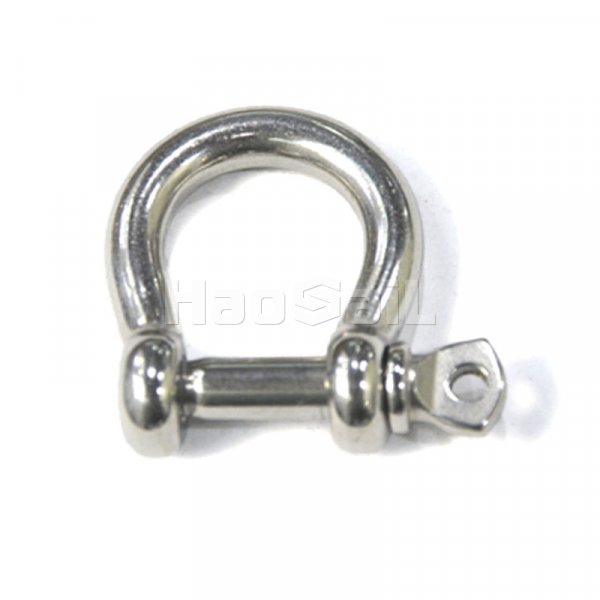

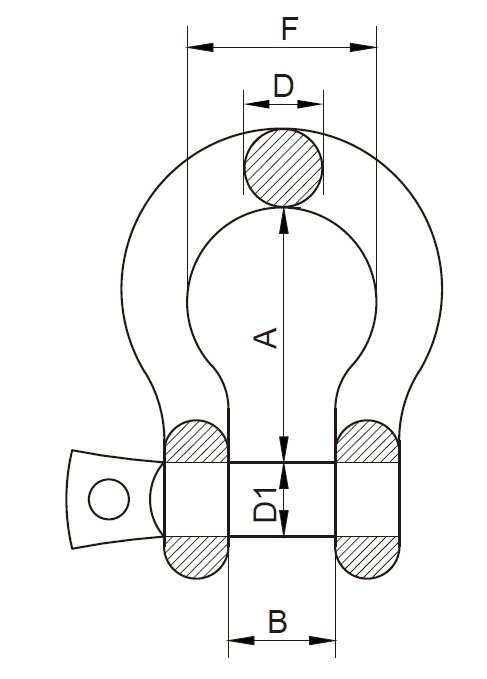

Характеристики скобы типа JIS с дугообразным креплением

Скругленная конструкция, гибкая опора: тщательно спроектированное кольцо с дугообразным креплением выдерживает боковые нагрузки в диапазоне ±30° (несущая способность соответствует номинальному значению при вертикальной нагрузке и 80% от номинального значения при 30°). По сравнению со скобой типа D, которая выдерживает только вертикальную нагрузку, она больше подходит для соединений со сложными углами, например, для подъема нестандартных предметов.

Цельная ковка, прочность и усталостная прочность: кольцо с дугообразным креплением и штифтовый вал изготовлены методом комплексной ковки, что обеспечивает плотную внутреннюю структуру, отсутствие сварных зазоров и дефектов, таких как поры и песчаные раковины. После испытаний на усталость оно выдерживает более 80 000 циклических нагрузок (±1,1 от номинальной нагрузки), а срок службы более чем в 3 раза превышает срок службы сварной скобы, что делает ее пригодной для частого использования в рабочих условиях.

Устойчивое противоскользящее покрытие, простота эксплуатации: вал штифта оснащен противоскользящим соединением «гайка + шплинт». В условиях частой вибрации (например, при движении судна) вероятность ослабления вала штифта составляет менее 0,5%. Конец штифта имеет шестигранную головку для удобства эксплуатации. Он легко устанавливается и снимается с помощью стандартного гаечного ключа. Один оператор может выполнить установку за 1 минуту, что значительно повышает эффективность работы.

Детали тщательно проработаны и хорошо защищены: внутренняя сторона кольца и поверхность штифта тонко отполированы (шероховатость Ra≤2,0 мкм), а скорость износа при контакте с тросом на 25% ниже, чем у обычных скоб. Зазор между штифтом и корпусом кольца контролируется на уровне ≤0,3 мм, что обеспечивает стабильность и отсутствие люфта после соединения, эффективно предотвращая износ компонентов, вызванный высокочастотной вибрацией.

Применение дугообразной скобы типа JIS

Строительство: На строительных площадках она используется для подъема строительных материалов башенными кранами, например, стальных прутков и труб. Японская дугообразная скоба грузоподъемностью 10–15 тонн подходит для наклонного натяжения подъемного ремня. Ее многоугловые характеристики усилия предотвращают перекручивание подъемного оборудования во время подъема и обеспечивают безопасность подъема. Кроме того, при возведении лесов ее можно использовать для соединения элементов лесов с подъемным оборудованием. Функция быстрой погрузки и разгрузки штифтового вала облегчает монтаж и демонтаж лесов.

Судоходство и водный транспорт: При погрузке и разгрузке грузов на внутренних грузовых судах для соединения подъемного оборудования и грузов используются дугообразные скобы грузоподъемностью 5–10 тонн. Дугообразное кольцо позволяет наклонять подъемный ремень под определенным углом (≤30°) для подъема различных грузов. При перевалке контейнеров на короткие расстояния в доке он используется вместе с цепью для фиксации контейнера. Удобное использование штифтового вала может повысить эффективность грузооборота и ускорить погрузку и разгрузку судов.

Применение в машиностроении и техническом обслуживании: На машиностроительных заводах при транспортировке крупногабаритных деталей оборудования японские дугообразные скобы используются для соединения крана и подъемных проушин деталей. Их надежная грузоподъемность и гибкий угол приложения силы обеспечивают плавное и безопасное перемещение деталей. На месте технического обслуживания оборудования, при необходимости временного подъема механических деталей, быстрая установка и снятие скобы могут сэкономить время и повысить эффективность обслуживания.

Сельское хозяйство и рыболовство: В сельскохозяйственном производстве поднимается крупногабаритная сельскохозяйственная техника, такая как комбайны (например, для замены уборочной платформы). 5-тонная дугообразная скоба JIS позволяет соединять подъемную цепь и пластину проушины оборудования, что удобно и подходит для временного технического обслуживания в полевых условиях и других условиях. В рыболовной промышленности, когда рыболовные суда поднимают сети или уловы, скобы могут использоваться для соединения подъемных тросов с рыболовными сетями или рыболовными ящиками. Их коррозионно-стойкий материал (например, нержавеющая сталь) может адаптироваться к влажной и высокосолёной морской среде.
