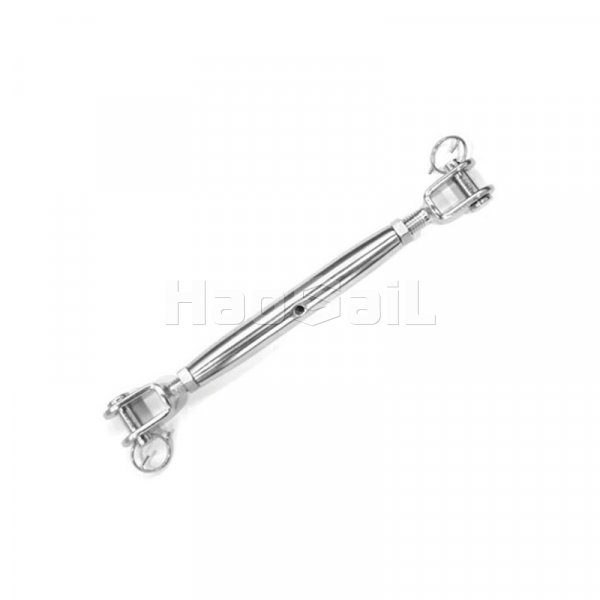

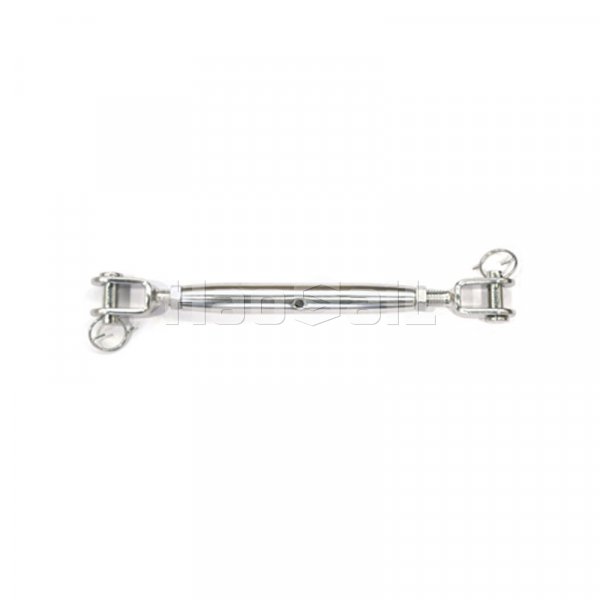

Трубная стяжка с челюстью и ее особенностями

• Лапчатое соединение, высокая адаптивность: лапчатые соединители (Jaw) на обоих концах имеют вилкообразную конструкцию. После соединения штифтом они могут свободно вращаться вокруг штифта (диапазон углов ±30°), что позволяет компенсировать ошибки монтажа или небольшое смещение компонентов. Такое соединение более адаптивно к динамическим нагрузкам (например, тяге оборудования в условиях вибрации), чем соединения с фиксированным углом.

• Трубчатая структура, баланс прочности и легкости: толщина стенок трубчатого регулировочного корпуса равномерная (на 20% тоньше, чем у цельного рукава той же спецификации), но благодаря механическим преимуществам кольцевой структуры стальной трубы прочность на кручение на 15% выше, чем у цельного корпуса, а общий вес снижен на 30%, что подходит для сцен, чувствительных к собственному весу (например, подвесные конструкции и высотные установки).

• Стабильная регулировка и устойчивость к боковым нагрузкам: внутренняя и внешняя резьба трубчатого корпуса имеют левую и правую резьбу соответственно, и точно соответствуют резьбовым стержням на обоих концах (зазор ≤0,1 мм), что исключает заедание при регулировке; трубчатая конструкция обладает лучшей устойчивостью к боковым нагрузкам, чем рамная конструкция. При боковых нагрузках деформация на 40% меньше, чем у рамной конструкции, что подходит для промышленных сцен со сложными нагрузками.

• Материал устойчив к коррозии и подходит для широкого спектра применений: толщина цинкового слоя горячеоцинкованной углеродистой стали составляет ≥85 мкм, а срок службы от ржавчины составляет 5–7 лет в сухой внутренней среде; модель из нержавеющей стали 304 устойчива к атмосферной коррозии и подходит для наружных конструкций (например, кронштейнов для рекламных щитов); модель из нержавеющей стали 316 содержит молибден и обладает превосходной стойкостью к солевому туману, а срок службы может достигать более 10 лет в морской и химической среде.

• Простота установки и обслуживания: отверстие под штифт кулачкового соединителя имеет канавку для смазки, поэтому дополнительная смазка при установке не требуется; поверхность трубчатого регулировочного корпуса имеет насечку или шестигранник, что позволяет управлять им как ключом, так и голыми руками. Эффективность регулировки на 25% выше, чем у муфты специальной формы, а последующее обслуживание требует только очистки резьбы и добавления смазки.

Трубная стяжка с захватом и зажимом Типичные области применения

• Проектирование зданий и стальных конструкций: регулировка натяжения диагональных связей кронштейнов стальных конструкций, соединитель типа «когтей» взаимодействует с ушковой пластиной кронштейна, чтобы адаптироваться к микродеформациям конструкции; в системе поддержки стеклянных навесных стен он используется для регулировки натяжения соединения между стальным тросом и встроенной ушковой пластиной, а модель из нержавеющей стали 304 может противостоять коррозии под воздействием дождя на открытом воздухе.

• Суда и морское оборудование: швартовное оборудование на палубе судна крепится к проушине, а натяжение троса регулируется винтом корзинчатого типа. Модель из нержавеющей стали марки 316 устойчива к коррозии в морской воде; трос предохранительного ограждения морской платформы закреплен, а соединение с помощью когтя адаптируется к изменению угла, вызванному тряской платформы.

• Промышленное и подъемное оборудование: вспомогательная тяговая система цехового крана, соединитель типа «кулачок» присоединяется к проушине крана для регулировки натяжения тягового каната; временная фиксация при монтаже тяжелого оборудования, выравнивание оборудования и проушины фундамента точно регулируется с помощью винта трубчатой корзины для обеспечения точности установки.

• Транспорт и наружное оборудование: регулировка натяжения троса, предотвращающего столкновение, на дорожных ограждениях, соединение типа «кулачок» взаимодействует с проушиной ограждения и может смягчить силу удара за счет небольшого вращения при столкновении транспортного средства; наклонная опора опор уличного освещения и сигнальных вышек, адаптированная к легким характеристикам трубчатых конструкций, снижает нагрузку на фундамент.

• Энергетика и горнодобывающая промышленность: вспомогательная регулировка поддерживающих тросов башен ветряных турбин, соединители типа «когтей», соединенные с ушковыми пластинами башни, для адаптации к вибрации вентилятора; натяжное устройство горнодобывающего конвейерного оборудования, тип из углеродистой стали долговечен в сухой запыленной среде, а удобная регулировка может сократить время простоя и время на техническое обслуживание.
