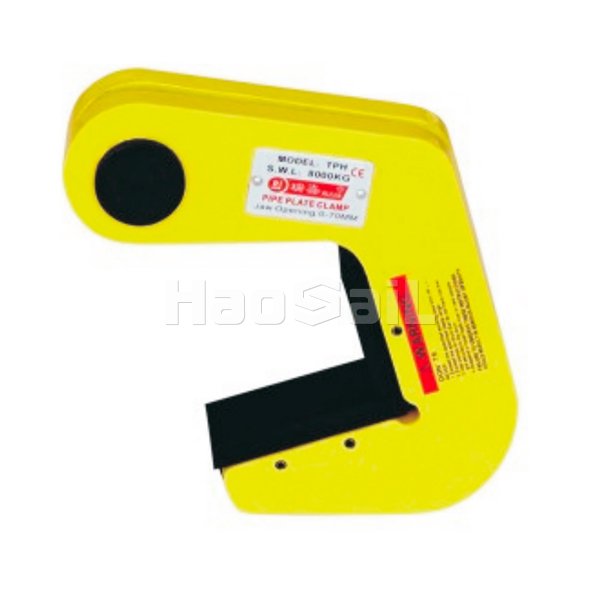

Характеристики зажима для пластин труб TPH:

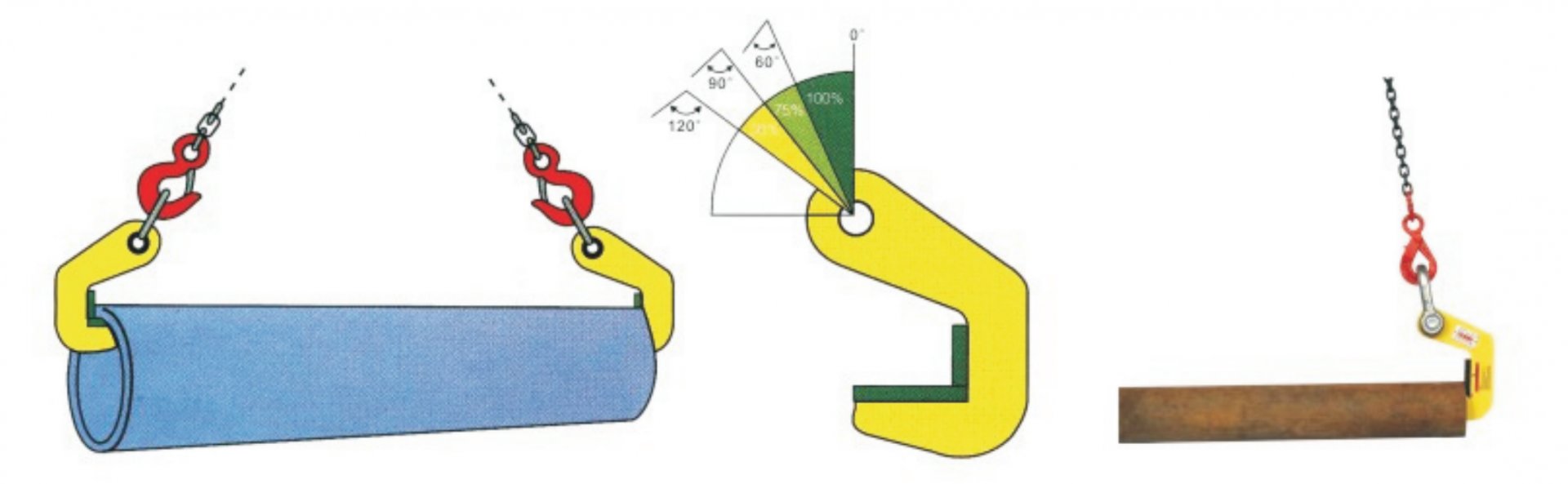

Двухрежимный зажим, универсальное применение. Оснащен сменными зажимными модулями: трубный модуль представляет собой дугообразную охватывающую конструкцию (с резиновым противоскользящим покрытием), подходящую для круглых труб диаметром 50–300 мм, угол захвата составляет 120° (площадь контакта ≥300 см²); пластинчатый модуль представляет собой плоскую зажимную конструкцию (аналогично двухприводному принципу LC), подходящую для пластин диаметром 8–50 мм. Модуль фиксируется быстросъемной пряжкой, и для переключения не требуются инструменты. Это позволяет сэкономить 60% стоимости оборудования по сравнению с раздельной конфигурацией LC (пластина) + трубный зажим (труба), что подходит для малых и средних предприятий.

Легкая конструкция, гибкая эксплуатация. Основной корпус имеет оптимизированную механическую конструкцию. Вес 8-тонного класса составляет 16 кг (8-тонного класса LC — 18 кг). Переноску и замену модуля может выполнить один человек. Высота зажима составляет ≤180 мм (LC — 200 мм), что обеспечивает большую гибкость в узких пространствах с плотной укладкой труб (например, в подземных трубопроводных коридорах). В то же время LC сложно перемещать в ограниченном пространстве из-за его тяжелой конструкции.

Диапазон применения, ориентированный на средние размеры. Максимальный диаметр трубного зажима составляет 300 мм (значительно превышает адаптацию LC к пластинам), но верхний предел толщины пластины составляет 50 мм (LC — 80 мм), а номинальная грузоподъемность составляет 3–10 тонн (LC — 5–15 тонн), что больше подходит для смешанных сценариев работы с трубами и пластинами среднего размера. Например, в коммунальном строительстве одновременно поднимаются стальные трубы диаметром 200 мм и стальные пластины толщиной 30 мм. Модуль TPH может быть собран одной машиной, в то время как модуль LC необходимо использовать с трубными зажимами.

Сбалансированная защита, оптимизация затрат. Основной корпус оцинкован и окрашен, устойчив к воздействию солевого тумана в течение 500 часов (модуль LC — 800 часов), подходит для использования на открытом воздухе. Твёрдость резинового слоя трубного модуля составляет 50 по Шору А (устойчив к царапинам), а твёрдость облицовки пластинчатого модуля — 70 по Шору А (износостойкость). Цена на 15–20% ниже, чем у модуля LC при той же нагрузке, и на 40% ниже, чем у комбинации «модуль LC + трубный зажим».

Типичные области применения пластинчатого зажима TPH:

Проектирование и монтаж трубопроводов. Прокладка муниципального водопровода, подъём стальных труб диаметром 150–200 мм (5–8 тонн), захват модуля труб ТПХ зажимами для предотвращения скатывания трубы, переключение на модуль пластин для подъёма стальной опорной пластины трубы (8–12 мм), сокращение времени замены оборудования, а эффективность строительства на 30% выше, чем при использовании конструкции «LC + трубный зажим»; завод по сборке нефтепроводов, одновременная обработка бесшовных стальных труб (диаметром 200 мм) и фланцевых стальных пластин (толщиной 20 мм), двухрежимная адаптация для повышения скорости потока на производственной линии.

Разное для коммунального и строительного хозяйства. Монтаж городских очистных сооружений, подъём стальных канализационных труб диаметром DN200 (6–8 тонн) и стальных пластин отстойников (толщиной 30 мм). ТПХ может гибко перемещаться в узких зонах без необходимости часто переносить различные зажимы; строительство лесов, одновременный подъём стальных труб (диаметром 48 мм) и подмостных настилов (деревянных настилов толщиной 50 мм), лёгкая конструкция снижает трудоёмкость.

Малое и среднее производство. Механообрабатывающий цех одновременно транспортирует стальные трубы (диаметром 100 мм) для станков и стальные листы для верстаков (толщиной 20 мм). TPH экономит место для хранения оборудования (на 50% меньше, чем два комплекта оборудования); цех обработки дверей и окон поднимает профили из алюминиевого сплава (круглые трубы) и монтажные стальные листы, а резиновый слой защищает поверхность профилей от царапин (возможно повреждение металлических уплотнителей LC).
