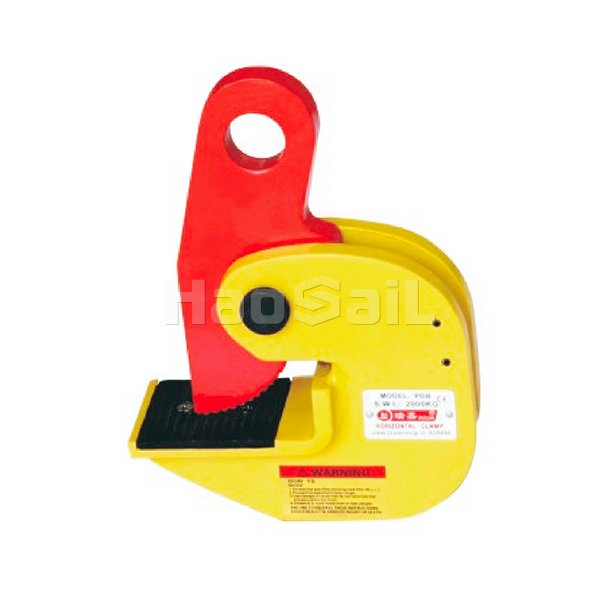

Характеристики горизонтального пластинчатого зажима PPD:

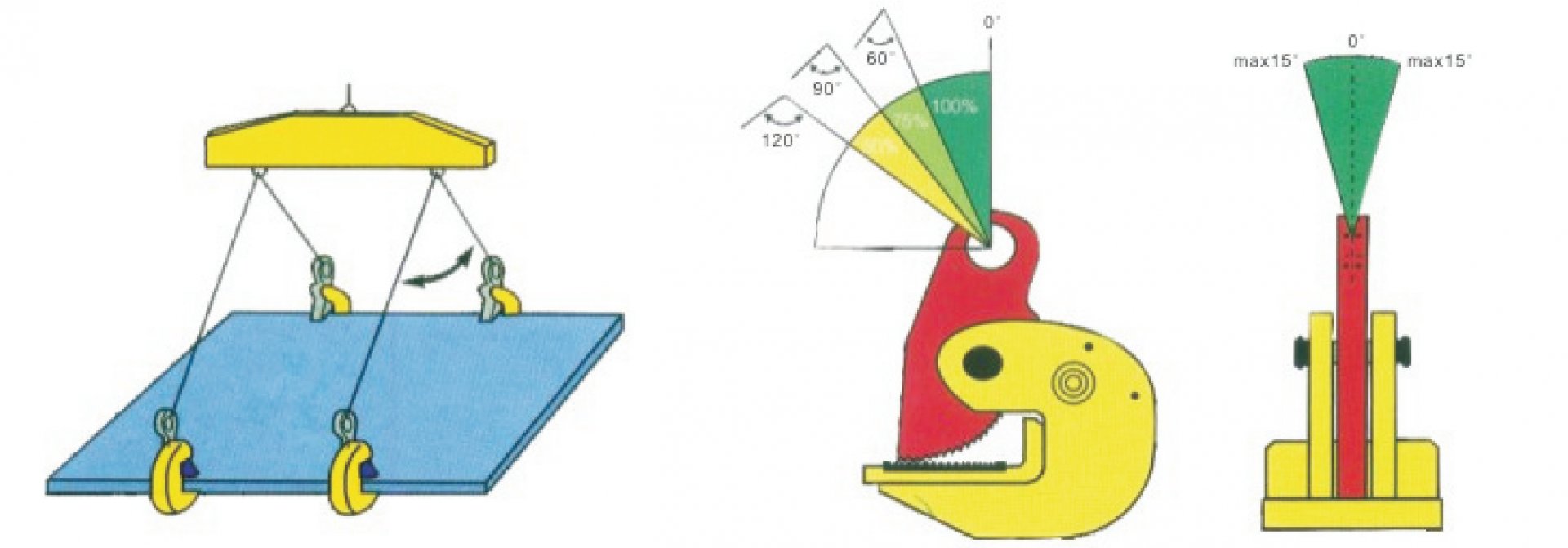

• Горизонтальный зажим, различные усилия. Благодаря конструкции «горизонтальная зажимная поверхность + боковой позиционирующий блок» зажимное усилие перпендикулярно поверхности пластины (CDH параллелен краю), площадь контакта на 60% больше, чем у CDH (площадь контакта 8 тонн ≥ 200 см²), а давление на единицу площади снижено на 40%, что подходит для тонких и хрупких пластин (например, алюминиевых пластин толщиной 5 мм) и предотвращает деформацию. Расстояние между боковыми позиционирующими блоками регулируется (50–300 мм) для предотвращения соскальзывания пластины при горизонтальном подъёме, вероятность соскальзывания составляет ≤0,5% (CDH не подвержен соскальзыванию при вертикальном подъёме, но край уязвим).

• Самоблокирующаяся конструкция, простая в эксплуатации. Не требуется ручная регулировка винта (в отличие от активного зажима CDH), используется принцип «самозатягивания под действием силы тяжести»: при подъёме сила тяжести плиты автоматически затягивает верхний прижимной блок, а усилие зажима увеличивается с ростом нагрузки (усилие зажима ≥20 кН при нагрузке 8 тонн), что позволяет сэкономить 50% времени зажима по сравнению с ручной регулировкой CDH (15 секунд для одного человека). Для ослабления зажима достаточно слегка опустить плиту, и самозатягивающее устройство автоматически разблокируется, что удобно при частой погрузочно-разгрузочной работе.

• Лёгкая адаптация, гибкая установка. Основной корпус имеет полую конструкцию, вес 8 тонн составляет около 12 кг (вес 8-тонного CDH — около 15 кг), переноска и установка возможна одним человеком. Низкая высота захвата (≤150 мм) подходит для подъёма снизу листов, уложенных в стопки (например, стальных листов, уложенных на складах, без оставления места у края). Вертикальный зажим CDH требует, чтобы край листа выступал на ≥100 мм, что ограничено в условиях плотного штабелирования.

• Оптимизированная защита, гибкая адаптация. Контактная поверхность зажима инкрустирована резиновыми накладками (твердость 60 по Шору А), что лучше подходит для гладких поверхностей (например, из зеркальной нержавеющей стали), чем металлические зубья зажима CDH, предотвращая появление царапин. Основной корпус оцинкован и покрыт распылением, устойчив к воздействию солевого тумана в течение 600 часов (CDH — 800 часов), подходит для использования в промышленных условиях. Цена на 20–25% ниже, чем у CDH при той же нагрузке.

Типичные области применения горизонтального пластинчатого зажима PPD:

• Перемещение листов в цеху. Горизонтальная транспортировка стальных листов толщиной 2–5 мм (3–5 тонн) в механических цехах. Большая площадь зажима PPD предотвращает изгиб и деформацию тонких листов. Самозажимная конструкция обеспечивает быструю транспортировку со стеллажа на станок, а часовая производительность на 30% выше, чем у CDH (CDH необходимо выравнивать края, а тонкие листы легко застревают). Транспортировка листов из стеклопластика перед обработкой (1–3 тонны), резиновые прокладки для защиты поверхности от царапин и горизонтальный зажим для адаптации к направлению подачи режущего станка.

• Складские операции. Стальные листы толщиной 10–20 мм (5–8 тонн) штабелируются на складах. PPD может захватывать и поднимать листы непосредственно с нижнего слоя (нет необходимости перемещать верхний слой), а блок бокового позиционирования обеспечивает аккуратное штабелирование (отклонение ≤5 мм). Многоярусная обработка алюминиевых листов на складах. Облегченная конструкция позволяет водителям вилочных погрузчиков работать в одиночку, что позволяет сэкономить одного помощника по сравнению с CDH, снижая затраты на рабочую силу.

• Монтаж строительных плит. Горизонтальная установка кровельных панелей (2–4 тонны) в цехах по производству металлоконструкций. PPD фиксирует панели и поднимает их горизонтально на крышу. Резиновые прокладки предотвращают износ покрытия. Самозатягивающиеся конструкции обеспечивают быструю погрузку и разгрузку на большой высоте. Горизонтальная стыковка сборных железобетонных панелей (3–6 тонн). Зажимная поверхность не повреждает поверхность панели и подходит для сложных условий строительства.
